천안시 불당동에 위치한 상가에서 수도배관 설치했어요

안녕하세요 정성을 다해 시공하고 고객님들께 감동을 드리는 정감설비의 설비도사입니다.

오늘은 수도배관 설치에 대해 소개해드릴까 하는데요

천안시 불당동에 위치한 상가에서 있었던 현장입니다.



인테리어 중인데 온수기 연결을 포함한

수도배관을 매립하여 설치를 해야 합니다.

매립설치.. 간만인데요?

함께 보시죠 ~!

출발!!

​

---

현장에 도착해 보니 최근까지 전기 공사를 진행하신 모양이더군요.

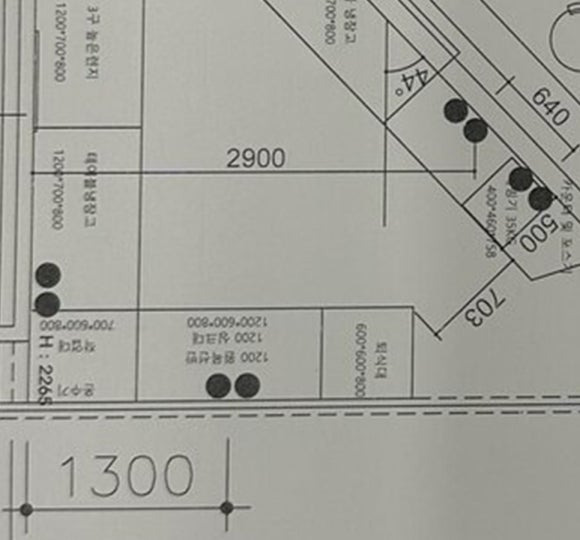

도면을 보고 오늘 진행할 부분을 가늠해 봅니다.

​

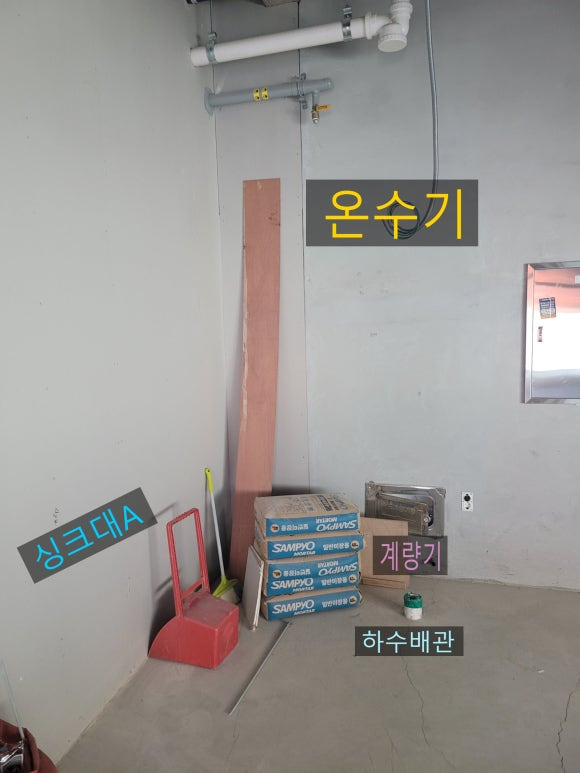

제일 왼편에 위치한 수직 배관 표시가 온수기와 계량기의 위치입니다.

계량기에서 직수관을 연결, 상하로 양분하여 위로 뽑아낸 직수관은 온수기로 보내고 아래로 가는 배관은 냉수로 사용할 예정입니다.

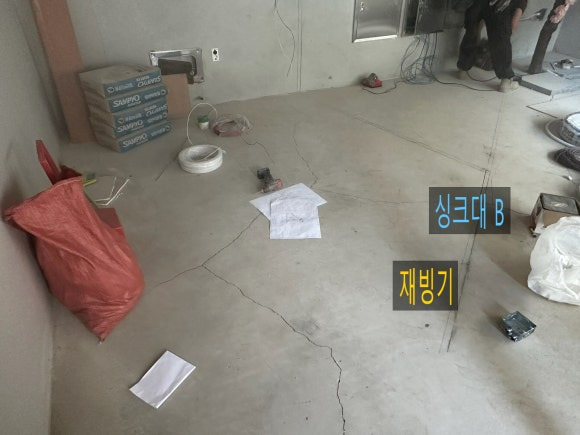

냉수로 내린 배관을 도면상 오른쪽 방향으로 진행하며 아래쪽 싱크대(A) 방향으로 한번, (편의상 아래쪽 싱크대 A 제빙기 위쪽 싱크대 B라고 표기함) 제빙기 위쪽 싱크대(B)에 한 번씩 TEE 부속을 이용하여 분기할 계획이고 온수기와 A 싱크대 중간쯤에 하수배관(75A)이 위치하고 있어 이를 기준으로 땅을 파내어 길을 먼저 만들어 낼 계획입니다.

​

​

자 계획을 했으니 공사를 진행해 볼까요?

​

​

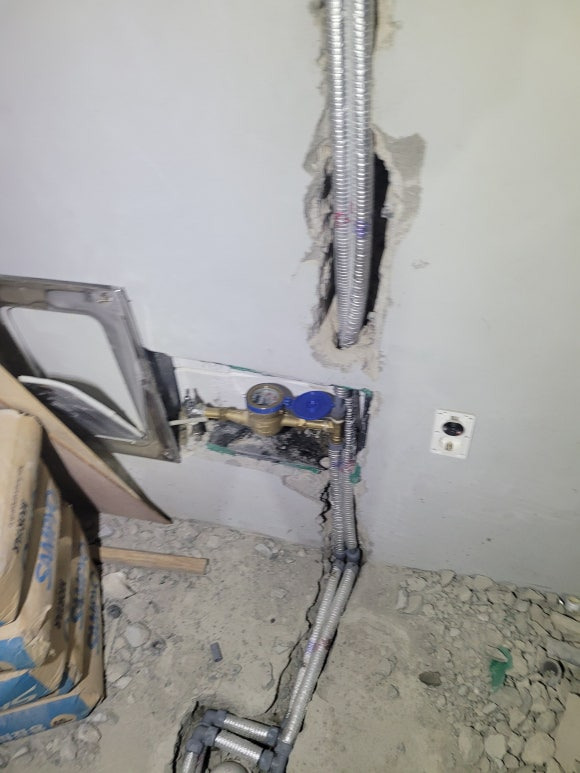

계량기 함에는 기존 배관이 설치되어 있는 것을 확인할 수 있었습니다.

저희는 완전 매립으로 공사할 예정이기 때문에 불필요한 부분이니 철거를 해줍니다.

​

온수, 냉수라고 적혀있지만 우리의 배관이 위치할 곳이 아닙니다.

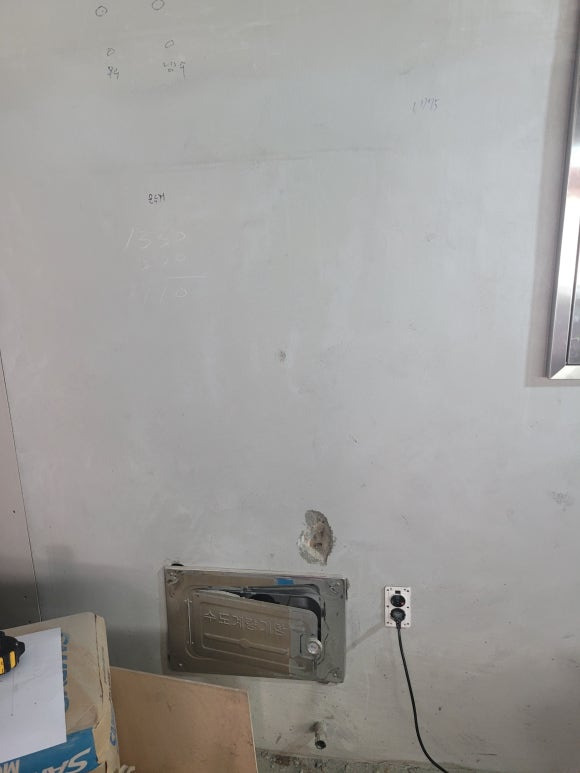

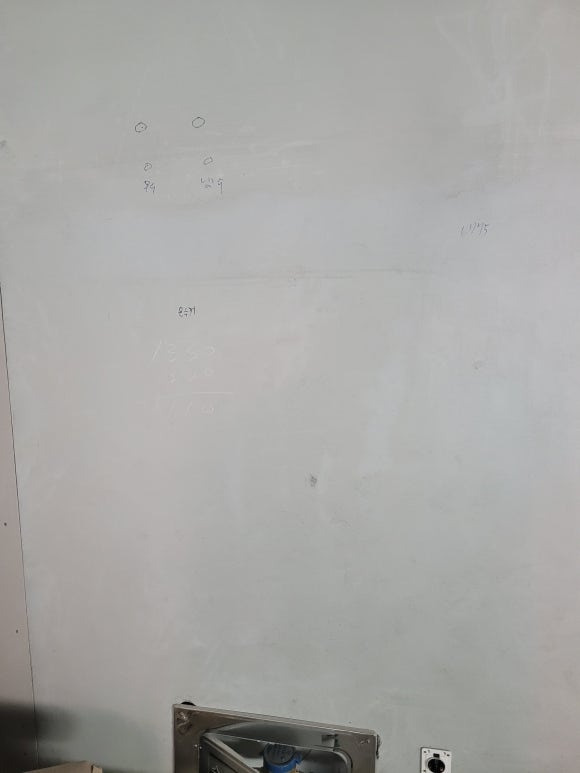

2265mm가 온수기의 하단부 위치입니다. 온수기 위치 후 배관 설치가 용이하도록 15cm를 내려 2115mm 높이로 설치할 예정입니다.

​

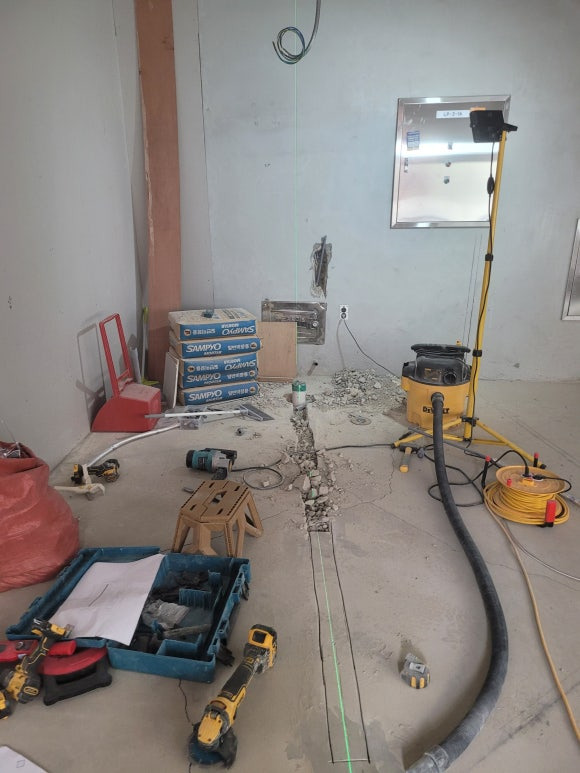

길을 내기 시작해 봅니다.

​

넓이는 약 12cm 깊이는 벽 6cm, 바닥 9cm를 파내어 길을 만듭니다.

파내기 전에 레이저를 이용하여 파낼 루트를 정하고 그라인더를 이용해 스케치를 해줍니다. 그러곤 파괴 함마를 이용하여 벽을 깨부숴줍니다.

​

---

길을 다 만들면 이제 배관을 설치해 줍니다.

​

메인 하수관이 75A로 올라와 있지만 고객님의 요청사항으로 50A로 겁니다. 메인관이 올라와 있는 곳을 더 파내어 엘보를 사용 후 75A x 50A 레드 샤를 이용하여 배관 사이즈를 변경한 뒤 싱크 A 쪽에 하나, 싱크 B 쪽에 하나, 제빙기 쪽에 하나 이렇게 분기해 주면 됩니다.

본딩을 꼼꼼히 하여 누수가 발생되지 않게 주의해야 합니다.

​

하수관을 다 설치했다면 이제 상수관을 설치합니다.

​

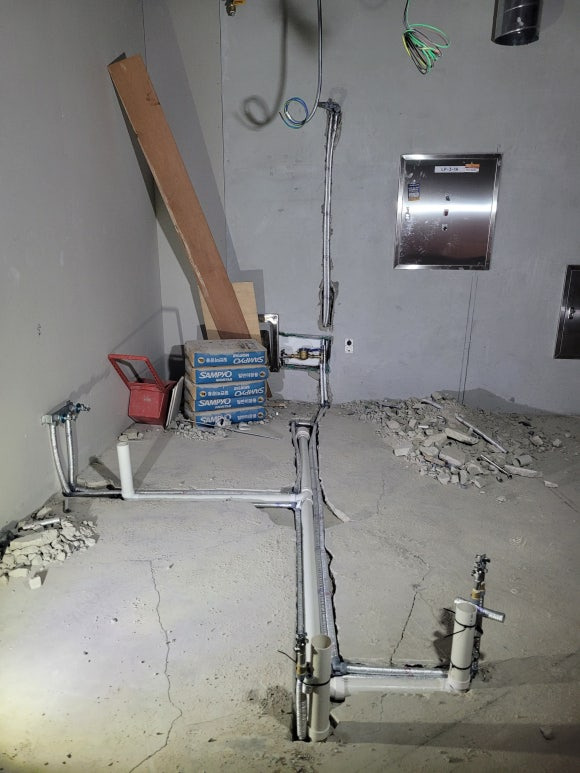

처음 계획 했던 대로 계량기에서 티를 이용하여 양 갈래로 나눠 위, 아래로 관을 보내 위로 가는 배관을 온수기에 공급할 수 있게 해 주고

그 옆에 온수관을 같이 놓아 온수기에 공급된 직수를 온수로 출수할 수 있게 위치해 주어

바닥까지 내려 아래로 보낸 직수관과 함께 싱크대 A, 싱크대 B 방향으로 차례로 나열해 줍니다.

​

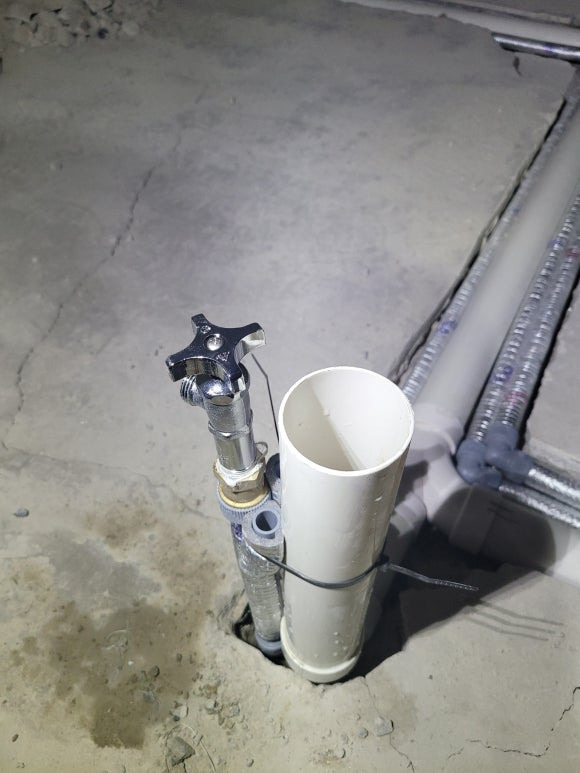

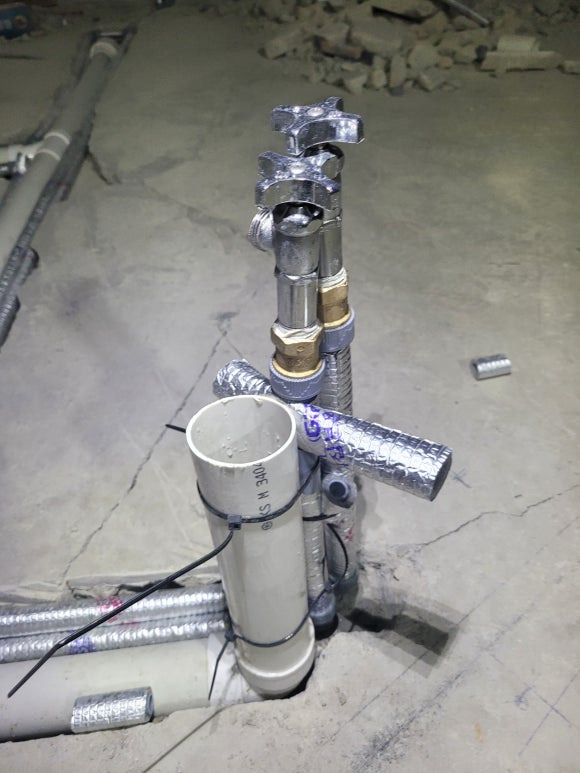

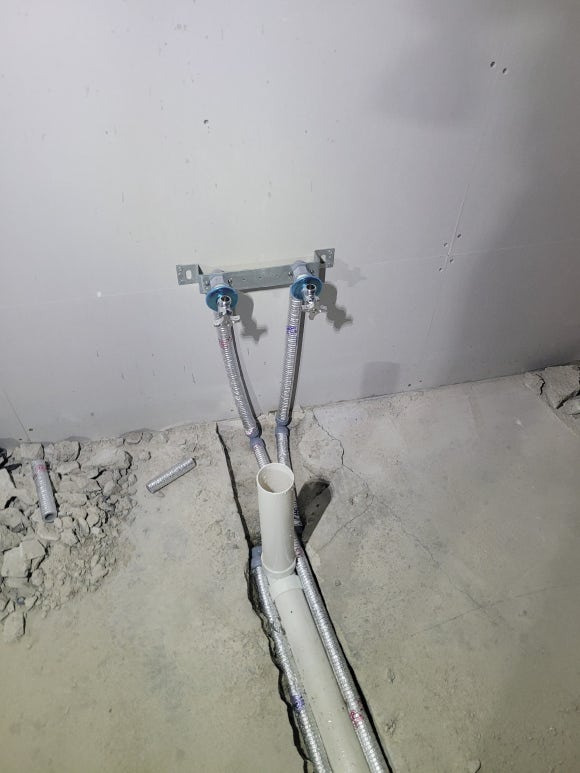

그렇게 배관 나열이 다 되면 이제 각 배관들에 수전구를 장착 후 앵글밸브를 연결해 줍니다.

그렇게 되면 설치는 완료입니다.

​

​

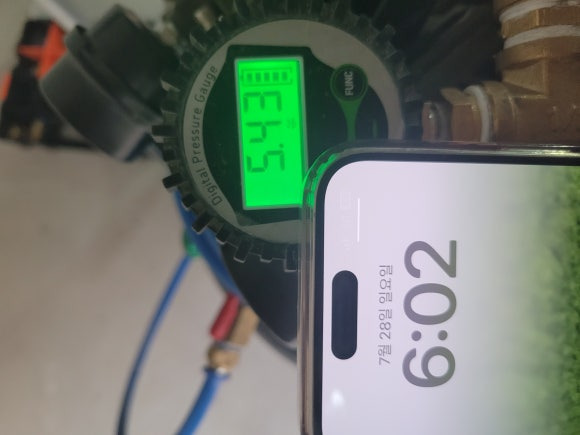

설치가 다 되었으니 이제 가압 검사를 통해 배관 연결이 잘 되었는지 리크(leak)가 발생한 곳이 없는지 사전 체크를 해줍니다.

​

​

한 시간 동안 체크한 결과 전혀 이상이 없는 것을 알았습니다.









​



하수관에도 물을 공급하여 물이 새어 나오는 곳을 테스트하였고 아래층에도 물이 새어 나오는 곳이 없는지 확인했습니다.

---

이렇게 테스트가 전부 완료가 되었고 설치를 완료할 수 있었습니다.

---

오늘은 수도배관 설치를 소개해 드렸는데요 간혹 인테리어 현장에서 수도배관 설치를 의뢰받아 이렇게 설치를 하곤 합니다. 이번은 완전 매립으로 설치를 하여 꽤나 고된 작업이었습니다만 그래도 전부 설치를 완료하고 나니 꽤나 뿌듯한 현장이었습니다.
